GR5 티타늄 합금 플랜지
Baoji Yibaite New Materials Technology Co., Ltd., Ltd. 공급GR5 티타늄 합금 플랜지. 플랜지는 산업용 배관, 압력 용기 및 공정 장비 연결에 사용됩니다. 회사는 사람들이 ""라고 부르는 곳인 Baoji에 위치하고 있습니다.중국 티타늄 밸리." 핵심 업무는 티타늄을 가공하고 가공된 플랜지 제품을 전 세계 고객에게 배송하는 것입니다.
플랜지는 5등급 티타늄 합금(Ti-6Al-4V), ASME B16.5, DIN 및 EN 1092-1 사양을 완벽하게 준수합니다. 인장강도가 특징895MPa높은 항복 강도를 지닌 이 항공우주{0}}등급 소재는 기계적 고장 없이 고압, 열충격 및 무거운 파이프 굽힘 하중에 대한 탁월한 저항력을 제공합니다.-
각 구성 요소는 고급 일체형 다이 단조 또는 링 롤링을 통해 생산된 후 CNC 정밀 가공을 거쳐 완벽한 볼트 구멍 정렬을 보장합니다. 응력-완화 어닐링은 치수 안정성을 보장하는 한편, 융기면(RF), 평면(FF) 및 링-형 조인트(RTJ)-를 포함하는 가공된 밀봉면-은 다공성, 균열 또는 표면 결함 없이 마감 처리됩니다. 우리는 클래스 150에서 클래스 2500까지의 압력 등급을 지원하며 청사진 요청 시 맞춤형 비표준 치수를 사용할 수 있습니다.-
단지 무게57%동등한 강철 부품으로 구성된 이 플랜지는 최고의 구조적 경량화를 제공합니다. 자가-자기 치유 이산화티타늄 부동태 피막이 표면에 자연적으로 형성되어 심한 공식, 화학적 공격 및 응력 부식 균열을 방지합니다. 이 소재는 난류가 심한 바닷물, 산성 매질, 최대 400도의 고온에서도 완벽하게 작동합니다.
일반적인 응용 분야에는 화학 반응기 배관, 해양 오일 라이저 라인, 해저 해양 시스템, 자동차 배기 플랜지, 항공 우주 유체 네트워크 및 산업용 담수화 플랜트 물 파이프라인이 포함됩니다.
제품 설명
항공우주-등급 고급-압력 티타늄 합금 플랜지
- 기본 재료: 5등급(Ti-6Al-4V) 티타늄 합금
- 인장강도: 895 MPa 이상, 항복강도 830 MPa 이상
- 압력 등급:클래스 150~클래스 2500/PN10~PN63
- 균열이나 변형 없이 고압 서비스 및 열 순환을 처리합니다.-
산업용 배관 시스템을 위한 최고의 강도-대-중량 비율
- 강철-과 동등한 구조적 강도와 4.43g/cm²에 불과한 낮은 밀도를 결합하여 동등한 강철 플랜지에 비해 플랜지 무게를 43% 효과적으로 줄입니다.
- 배관 지지대의 구조적 하중을 줄이고 설치를 단순화하며 운송 비용을 낮춥니다.
첨단 첨단 일체형 단조 및 정밀 가공
- 제조 기술:고급 100% 일체형 다이 단조 또는 심리스 링 롤링을 통해 생산되어 내부 다공성과 용접 이음새를 제거하고 지속적인 입자 흐름을 보장합니다.
- 정밀 마무리:정밀한 볼트 구멍 정렬, 피치 원 직경(PCD) 및 표준화된 파이프-벽 일치를 보장하기 위해 매우 엄격한 공차로 CNC 가공되었습니다. 표준화된 용접 및 안전한 산업용 볼트 체결 라인과 완벽하게 호환됩니다.
내식성 및 유체 호환성
- 공격적인 화학적 공격과 산화로부터 플랜지를 보호하는 조밀한 자가 치유 천연 TiO2 부동태 필름을 형성합니다.{0}}
- 농축된 산, 염화물-풍부한 해수, 고온-증기 및 공격적인 산업용 용제의 공식, 틈새 부식 및 응력 부식 균열에 대해 완전히 면역됩니다.
전체 치수 검사 및 품질 보증
- 모든 플랜지는 외경, 볼트 원 직경, 보어 크기, 면 평탄도 및 볼트 구멍 정렬을 포괄하는 100% 치수 검사를 거칩니다.
- 6B/6H 게이지 GO/NO-GO 테스트로 테스트된 스레드 변형
- ASME 섹션 IX에 따라 완전{0}}관통 용접 베벨 규정을 준수하는지 확인된 웰드 넥 플랜지
- 표면 마감 옵션: 특정 응용 분야 요구 사항을 충족하기 위해 기계 가공, 광택 처리 또는 샌드블라스팅 처리
인증된 품질 및 전체 재료 추적성
- 당사에서 제조"China Titanium Valley"(Baoji)에 위치한 2,100m² 규모의 현대적인 시설엄격한 준수하에ISO 9001 품질 관리 표준.
- 모든 플랜지에는 추적 가능한 화학 성분, 기계적 특성 및 치수 검사 결과를 확인하는 전체 EN 10204 3.1 재료 테스트 인증서(MTC)가 함께 제공됩니다.
- 가장 까다로운 화학 처리, 해양 및 항공우주 지상 지원 응용 분야에 사용할 수 있는 선택적 PMI(Positive Material Identification) 테스트 및 정수압 테스트
명세서
| 재료 등급 | 표준 및 형식 | 크기 범위(공칭) | 압력 등급 / 클래스 | 씰링 표면 및 마감 | 품질검사 |
| GR5 (5등급 / Ti-6Al-4V)항공우주-등급 티타늄 합금(높은 인장 강도) | 기준:ASME B16.5, ASME B16.47, DIN, EN 1092-1형태:일체형 단조 플랜지(WN, SO, BL, SW, PL, 나사형) | 1/2" ~ 24"(DN15~DN600)맞춤형 대구경 또는 비표준 가공 치수-사용 가능 | ASME:클래스 150, 300, 600, 900, 1500, 2500DIN/EN:PN6, PN10, PN16, PN25, PN40, PN63, PN100 | 축음기 톱니 모양의 RF(Raised Face), FF(Flat Face), RTJ(Ring{0}}형 조인트(RTJ) 홈, Smooth Turned) | 기계: 인장강도 895 MPa 이상, 항복강도 830 MPa 이상 테스트: 100% 치수 검사(OD, 볼트 원, 보어, 평면도), 6B/6H 스레드 게이지 테스트(나사형), 정수압 테스트 가능, EN 10204 3.1 MTC 제공 |
응용분야
- 석유화학 정제 및 부식성 화학 배관 시스템:공격적인 화학 반응기 입구 플랜지, 산성 유체 증류 컬럼 파이프 조인트, 산업용 오토클레이브 고압 충전 포트, 휘발성 가스 처리 라인 커넥터 및 위험한 화학 물질 운송 배관 매니폴드.
- 해양 석유 및 가스 플랫폼, 해저 엔지니어링 및 담수화:심해 오일 라이저 연결 플랜지, 해저 크리스마스 트리 밸브 블록, 해양 해수 냉각 배관 네트워크, 해안 담수화 플랜트 고압 펌프 커넥터 및 해저 탐사 차량 유체-라인 인터페이스.
- 항공우주 추진, 항공기 유체 네트워크 및 위성 연료 라인:제트 엔진 연료 및 유압 분배 라인, 로켓 모터 추진제 배관 플랜지, 군용 항공기 고압{0}}압력 환경 제어 시스템(ECS) 커넥터 및 위성 극저온 유체-루프 매니폴드.
- 모터스포츠, 해양 경주 및 고급-고성능 자동차 공학:맞춤형 터보차저 배기 매니폴드 플랜지, 경량 레이싱카 다운파이프 커넥터, 슈퍼바이크 티타늄 배기 미드{0}}파이프 조인트, 고성능 해양 레이싱 쾌속정 배기 허브 및 티타늄 웨이스트게이트 덤프 튜브 플랜지.
- 제약 가공, 식품 공학 및 바이오{0}}기술 장비:멸균 약품 혼합 용기 포트, 생-생물 발효 반응기 배관 플랜지, 고{1}}순도 화학 처리 라인, CIP(Clean{2}}in{3}} 시스템 분배 커넥터 및 초순수 유체 처리 매니폴드 조인트.
FAQ
Q: 당신은 제조업체입니까, 아니면 무역 회사입니까?
A: 우리는 중국의 전문적이고 경험이 풍부한 티타늄 제품 제조업체입니다.
Q: 맞춤형 처리를 제공할 수 있나요?
답: 그렇습니다. Baoji Yibaite는 고객 도면에 따라 절단, 굽힘, 스탬핑, CNC 가공 및 딥 드로잉을 지원합니다.
Q: 배송 시간은 어떻게 되나요?
A: 일반 사이즈는 3~7일 이내에 재고가 있습니다. 맞춤형 생산에는 영업일 기준 약 10~15일이 소요됩니다.
Q: 귀하의 기준은 무엇입니까?GR5 티타늄 합금 플랜지준수?
A::우리의GR5 티타늄 합금 플랜지기본 티타늄 재질은 ASTM B265를 충족하고 플랜지 치수 사양은 ANSI/ASME B16.5 또는 DIN 2633을 충족합니다. 모재는 5등급 티타늄 합금(Ti-6Al-4V)입니다. 모든 플랜지에는 전체 재료 테스트 인증서가 제공됩니다. 인증서는 EN 10204 3.1.을 따릅니다. 추적 가능한 화학 성분을 보고합니다. 산소, 질소, 수소, 철과 같은 침입형 원소에는 엄격한 제한이 적용됩니다. 기계적 성질도 나열되어 있습니다. 인장 강도는 895MPa 이상입니다. 항복 강도는 최소 830 MPa입니다. 모든 플랜지는 외경, 볼트 원 직경, 보어 크기, 면 평탄도 및 볼트 구멍 정렬을 포괄하는 100% 치수 검사를 거칩니다. 나사형 변형은 6B/6H 게이지 GO/NO-GO 테스트로 테스트됩니다. 웰드 넥 플랜지는 ASME 섹션 IX 요구 사항에 따라 완전 관통 용접 베벨 검증을 받습니다. 옵션으로 정수압 테스트를 추가할 수 있습니다. PMI(Positive Material Identification) 테스트는 가장 까다로운 화학 처리, 해양 및 항공우주 응용 분야를 위해 완성된 부품의 합금 구성을 확인하는 데에도 사용할 수 있습니다.
Q: 어떤 표면 마감을 사용할 수 있나요?
A: 절인 표면, 광택 처리, 브러시 처리, 샌드블라스트 처리 및 거울 마감은 모두 선택 사항입니다.

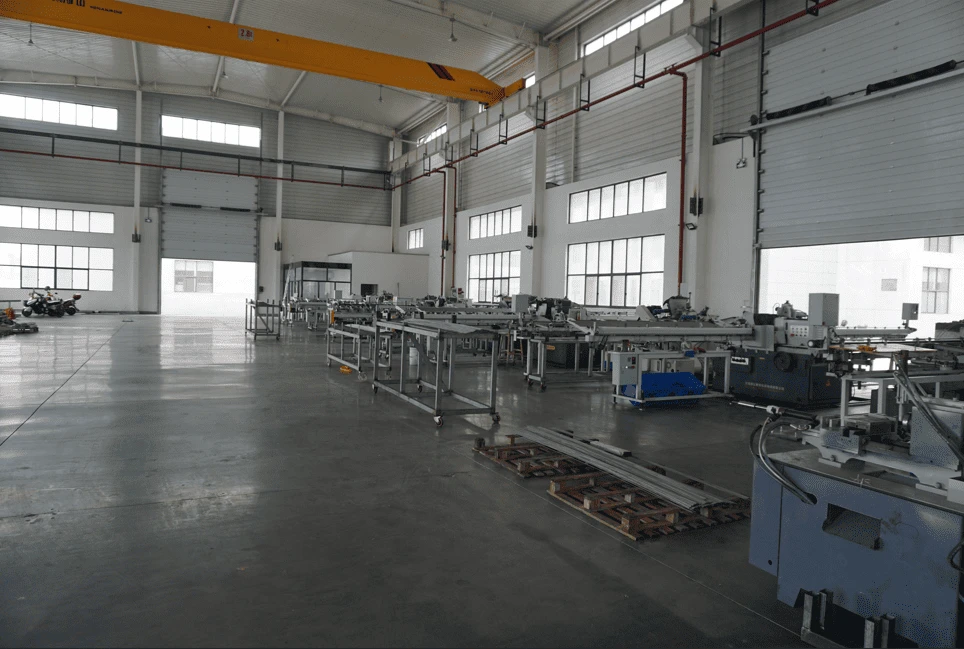

우리 공장
